关于 3500/15 电源模块，本特利公司胜品新一代, 3500/15交流供电模块来替代旧的交流供电模块。3500/15交流供电电源的设计变更为对所有 85到 264 Vac交流电压输入范围，均采用相同型号主供电模块和电源输入模块。由一种交流模块替代原高压交流(HVAC)和低压交流(LVAC)两种型号，产品价格不变。目前这个新的设计不会对直流电压电源型号产生影响。请需要订货的客户以后按照新的 PN 号订货。

关于 3500/15 交流供电模块选型变更

产品更新通告提供了本特利内华达现有和新发布产品与服务的更新、增强、改进、认证、以及其他变化等方面相关信息，这些信息旨在帮助客户充分利用本特利内华达产品与服务不懈改进所带来的好处，并获得本特利内华达解决方案最好的投资回报。

产品更新概述

3500 监测系统供电电源是半高模块， 接受亮范围输入电压，并将其转换成 其他 3500 模块工作所需的电压，该供电电源由安装在框架前面的主电源模 块和框架背后的电源输入模块(PIN)组成。主模块包括交流主模块和直流主模块;在此基础上还区分为高压和低压，这样的结果就形成了四个独特的 3500/15供电电源订购选项:高压交流(HVAC)、低压交流(LVAC)、高压直流(HVDC)、以及低压直流(LVDC)。

本产品更新通告旨在通知客户现在 3500/15 供电电源交流版有了一个更新设 计可供选择，这个更新的设计包括 3500/15 交流版供电电源新的订购选项和备件型号。目前这些新选项和新备件号不会对直流型号选项及备件号产生影响。

产品更新细节

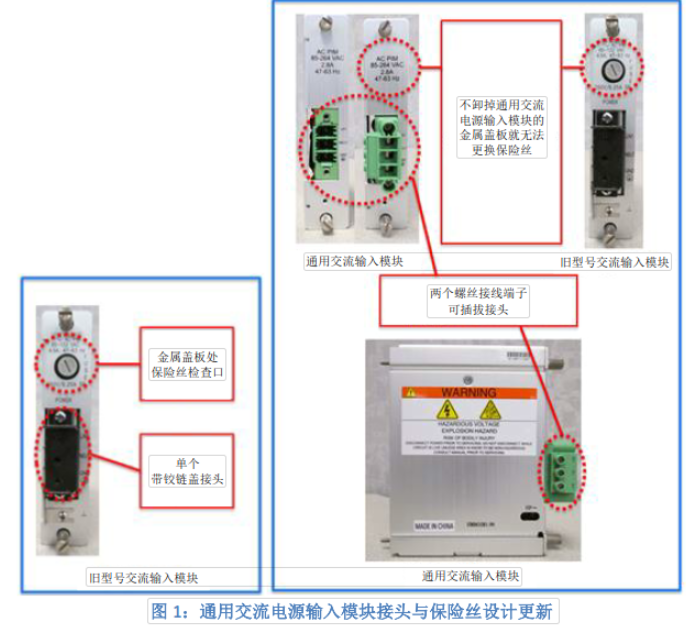

3500/15交流供电电源的设计变更为对于所有85到264 Vac交流电压输入范围，均采用相同型号主供电模块和电源输入 模块。新的通用3500交流电源输入模块上设计变更如图1所示。

1、电源输入模块与外部供电电源相连的接头已变更为可插拔式端子条接头，这样更便于供电主电缆接线。

2、通用交流电源输入模块的保险丝盒进行了重新设计，不拆卸掉电源输入模块金属盖板就无法触及和/或更换保险丝，备用替换保险丝也是新的部件号。

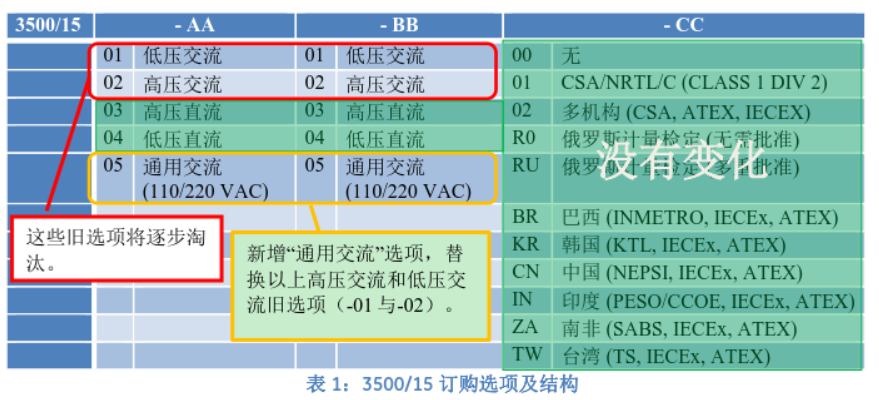

在3500 系统中订购3500/15时，新旧订购选项汇总如下表1:

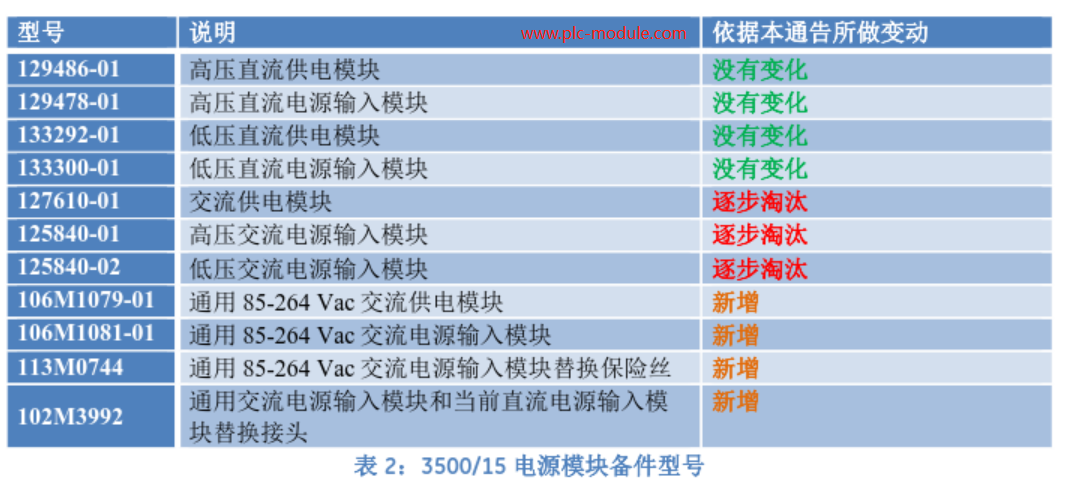

除上述3500/15部件号订购结构的变更以外，新的通用交流主电源模块和电源输入模块的备件号也不同于目前高压交流与低压交流主模块和电源输入模块的备件号。3500主电源模块与电源输入模块备件型号全部清单如表2所示：

新的通用交流主模块和电源输入模块功能上可完全替换旧的3500/15交流主模块和高、低压交流电源输入模块。然而，由于技术法规和标准的合规要求，新的通用交流主模块必须只能与新的交流电源输入模块搭配，不能与旧型号交流主模块或电源输入模块混用。新旧型号搭配混用会造成系统无法正常工作，而且不符合通用电气安全认证。因此，禁止 新/旧 型号主模块-电源输入模块混用。

旧型号交流主模块-输入模块组合可与新的交流通用交流主模块-输入模块组合共存于同一个 3500 框架中，只要主模 块与输入模块正确搭配。在要求 3500 系统提供冗余框架供电电源的应用中，新旧型号主模块-输入模块组合并存可实 现框架冗余电源配置。

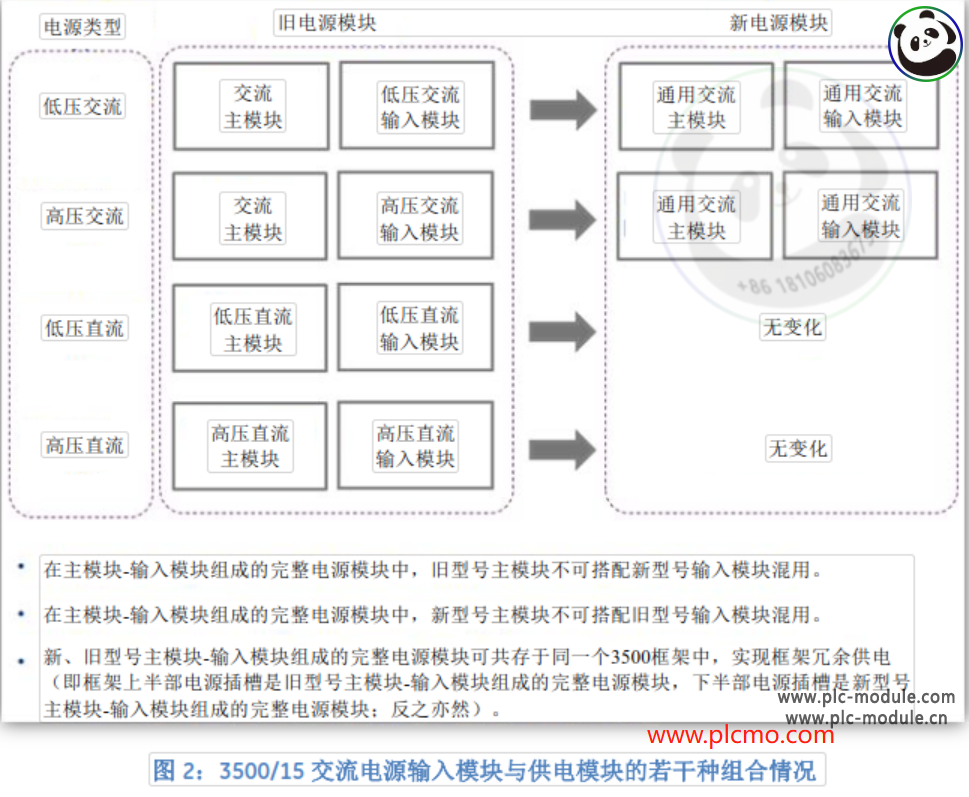

图 2展示了在现有 3500 系统中引入新的通用交流主模块和电源输入模块可互换性要求。

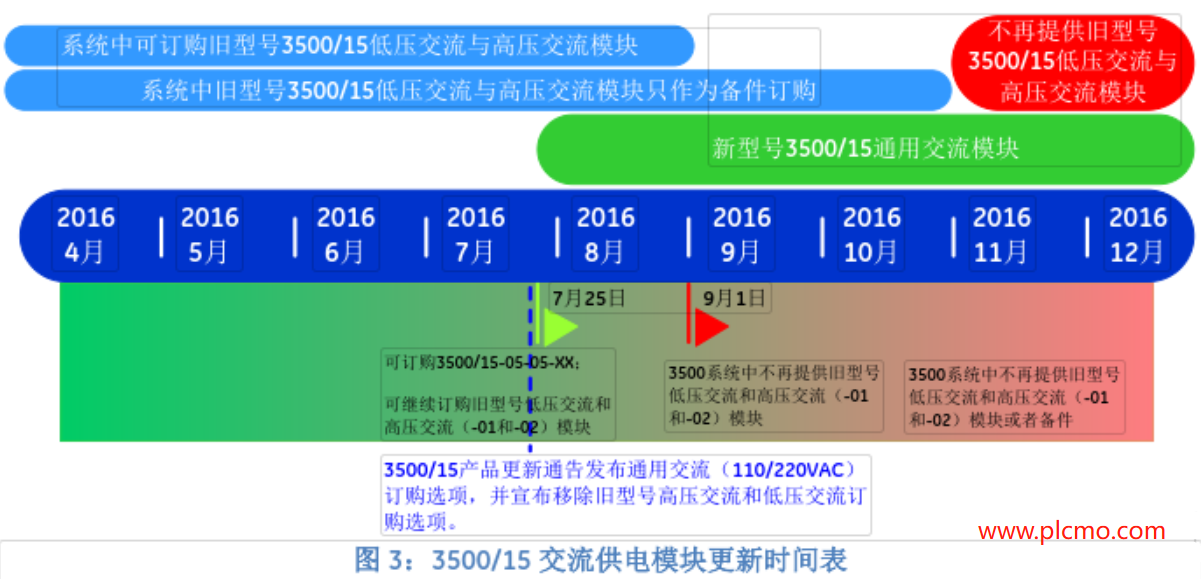

图 3展示了3500/15交流供电模块变更的时间表：

根据以上图3中的时间表，可以在3500系统中订购新的通用交流主模块与输入模块，并且也可作为备件订购。这个新旧型号交流电源模块并存的时间窗口主要目的在于一边继续为我们的客户履行当前已有旧型号交流, 电源模块选项订单、一边让他们把新的报价和订单转移到新的通用交流电源选项。

随着新的通用交流电源模块选项发布，建议我们的客户对受到影响的系统订单做出更新，并把原先技术文件中电源模块及备件的型号修改为新的通用交流订购选项，这尤其会影响到 OEM 客

户；也会对在此时间段内需要录入订单并履行的阶段性在建项目产生影响。因此必须提前关注受到影响的客户和项目，以便平稳过渡。

继续让客户把旧型号高压交流、低压交流电源输入模块和旧型号交流主模块仅作为备件(非系统)下单订购，直到这些旧型号的库存耗尽为止。此后订购新的3500系统时就再也不提供旧型号模块。当不再提供旧型号模块之后、但又需要备件或者现场更换旧型号高/低压电源输入模块或旧型号交流主模块时，就要求客户同时对更换为新型号主模块和电源输入模块，以避免新旧型号主模块-电源输入模块混用。

受影响部件：

3500/15 3500 电源

127610-01 交流电源供电模块

125840-01 高压交流电源输入模块

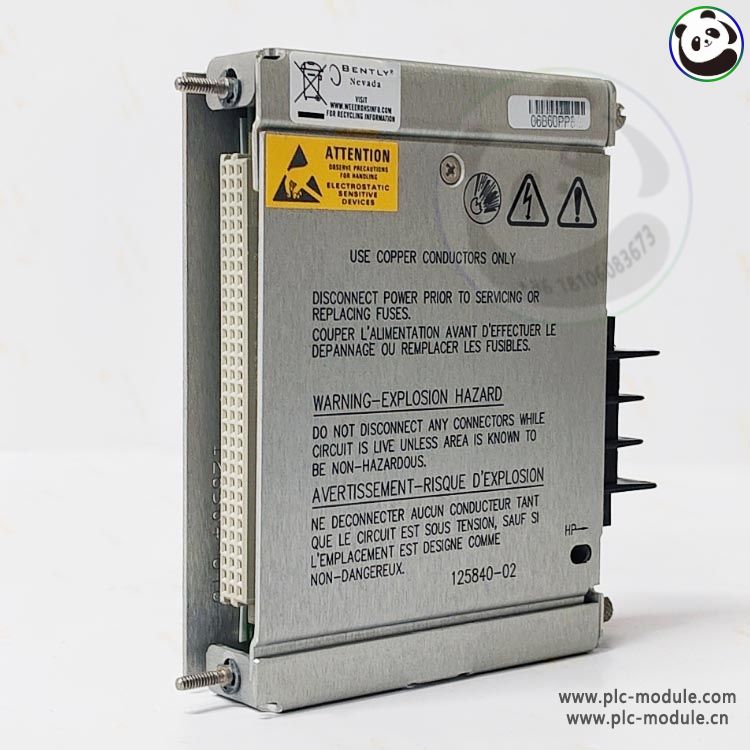

125840-02 低压交流电源输入模块

106M1079-01 通 85-264 VAC 供电模块

106M1081-01 通用 85-264 VAC 电源输入模块

113M0744 通用 85-264 VAC 电源输入模块替换保险丝

102M3992 通用交流电源输入模块和当前直流电源输入模块替换接头
